圓盤真空過濾機

產品簡介：一款由扇形板組成立式圓盤的真空過濾設備。

處理能力：9～116m<sup>2</sup>

產品改進：聚丙烯塑料濾板，重量輕、抗腐蝕；傳動機構可以無級調速，按需要改變主軸轉速。

優勢特點:

過濾面積大，處理量大。

脫水充分。

技術經濟效果顯著。

占地面積小、制造容易、吸附能力強等。

24小時服務熱線 15311826765

如果您有任何的問題，請通過以下方式聯系我們，我們將給您更多更好的協助！

適于處理含有礦泥的細粒精礦。主要用于過濾浮選精煤和尾煤以及有色金屬精礦等細粒物料的脫水，也可用于冶金、化工、石油、污水處理等方面的固液分離。

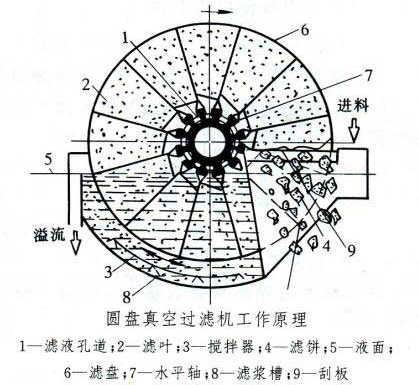

過濾圓盤在礦漿槽中緩慢轉動，借助真空泵形成的壓力差，使固體顆粒吸附在圓盤的濾布上，形成一定厚度的濾餅。濾液透過濾餅和濾布從中心軸排除，濾餅在刮刀和鼓風機產生的壓力風作用下，掉進卸濾餅槽中。

圓盤式真空過濾機的結構特點是什么？

扇形濾板脫水孔分布均勻，孔率合理，筋條尺寸大，由高強度工程塑料制成，使用壽命提高了1-1.5倍。
濾液管過濾面積大，分配頭腹腔面積大，提高了抽氣率和濾液排放效果。
耐磨錦綸單絲或雙層復絲濾布使脫水率提高且不易堵塞，延長了使用壽命。
多點干油泵集中自動潤滑。
濾布自動清洗裝置，保持了其良好的脫水效果。
臥式強制變速攪拌，軸端采用橡膠及石墨盤根和水壓差三重密封，確保不漏漿。
主傳動無級變速，依物料的濃度及流量調節(交流調速電機或變頻器)，以求達到理想的工作效果。
每盤由20片濾扇板組成，加強了過濾過程控制，成餅厚均勻。
摩擦片采用特制耐磨材料硼鑄鐵，剛?cè)嵯酀?jì)，密封效果好，使用壽命長。
濾液管為高強度耐磨陶瓷復合鋼管，提高壽命10倍以上。
濾液管與濾扇接口去掉上下法蘭，采用模具定位直接焊接，減少90%可能漏氣點。

型號	過濾面積(m²)	過濾盤數	過濾盤直徑	圓盤轉速 (r.p.m)	主傳動電動機 功率	攪拌用電動機 功率	外形尺寸 (長×寬×高) (mm)	重量 (kg)
PG9-2	9	2	1800	0.08～1.89	1.1	1.1	2290×2510×2100	2510
PG18-4	18	4		0.254～1.14	1.5		2833×2340×2295	3980
PG27-6	27	6		0.254～1.14			3820×2300×2320	4620
PG39-4	39	4	2700	0.074～0.72		1.5	3015×3275×3275	5650
PG58-6	58	6		0.254～1.14	2.2	2.2	3930×3355×3275	10980
PG78-8	78	8		0.254～1.14	2.2	2.2	4700×3400×3300	13600
PG116-12	116	12		0.285～1.285	4	4	6330×3355×3275	15000
