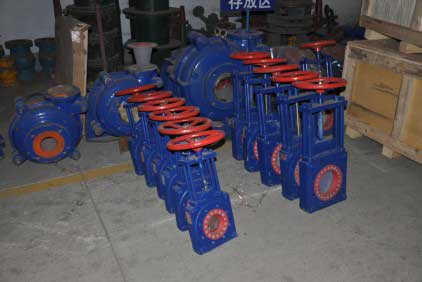

產品簡介：一款閥芯由國際先進技術研制的耐磨橡制成的無隙閘閥
處理能力：1.6MPa/cm<sup>2</sup>
產品改進：采用液態橡膠技術研制耐磨橡膠做閥襯，其彈性超過80%，保證無隙閘閥與閘板的緊密結合，無泄漏。
優勢特點:
使用壽命長，利用納米配方技術研制的耐磨橡膠，耐磨指數超過128%，相較其他橡膠壽命可延長2-4倍。
密封性能強，內襯的鑫海耐磨橡膠彈性大高于80%，保證密封不泄漏，且不易造成水錘沖擊。
流通口不易阻塞，因耐磨橡膠閥襯，表面光滑整齊，阻塞情況幾乎為0。
結構簡單，易操作，易維修。
無壓力損失。

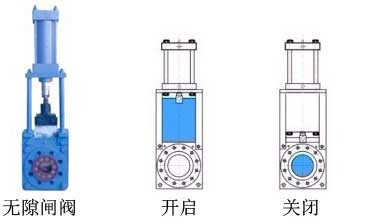

鑫海無隙閘閥(刀閘閥)主要由閥座、閥襯、閘板、支架和驅動裝置組成。兩閥座在組裝預緊力的作用下使閥襯緊密吻合，以形成一段對接的短管，閥門關閉，閘楔入兩閥座封面之間，切斷流體。
另外，鑫海無隙閘閥可根據用戶需求，要求制成電動無隙閘閥和氣動無隙閘閥，可現場操作也可進行遠程控制，電動無隙閘閥和氣動無隙閘閥的結構長度和法蘭尺寸一般按國家標準制造，也可根據用戶需求制作。
鑫海無隙閘閥可根據壓力及腐蝕情況不同，分不銹鋼、超高分子量聚乙烯及不銹鋼與超高分子量聚乙烯結合三種材質的閘板可供選擇；閥體設有注油嘴，可以減少閘板摩擦力，降低閥門啟閉力矩；閥襯為鑫海耐磨橡膠模壓件，操作、更換、維修更方便。
對夾式無隙閘閥為大開大閉形式，需要全開全閉的工況條件下，如旋流器給礦、雙回路管道等，主要用于磨蝕性和腐蝕性漿體介質。
1、閥桿轉動不靈活或卡死怎么辦？
(1)按照標準調整閥套與閥套之間的間隙。
(2)向閥體注油嘴內和閥桿絲杠上注油。
(3)需按照標準控制閥桿與閥套之間的間隙。
(4)螺紋加工表面粗糙度需控制在標準之內。
2、閥體與閥蓋連接處泄露的原因及解應對措施分別是什么?
(1)法蘭連接處螺栓緊固不均勻造成法蘭的傾斜，或各緊固螺栓的緊力不夠，應將法蘭對角緊固，力量均勻。
(2)閥體與閥蓋連接面有損傷，應注意保護連接面。
(3)墊片損壞或不符合要求，需重新更換質景較好的墊片。
溫馨提示
無隙閘閥的適用溫度范圍是-40-70°。
無隙手動閘閥按承受壓力為0.6MPa、1.0Mpa、和1.6Mpa的三種不同分類，分別命名為XWXZF-0.6、XWXZF-1.0、XWXZF-1.6系列無隙閘閥。
XWXZF/D-1.6系列鑫海耐磨電動無隙閘閥產品性能規范表
| DN | 承受的壓力(Mpa) | 電動裝置型號 | 最大轉矩(牛頓.米) | 電機功率(KW) |
|---|---|---|---|---|
| 50 | 1.6 | DZ10 | 100 | 0.25 |
| 65 | 1.6 | DZ10 | 100 | 0.25 |
| 80 | 1.6 | DZ10 | 100 | 0.25 |
| 100 | 1.6 | DZ10 | 200 | 0.37 |
| 125 | 1.6 | DZ10 | 200 | 0.37 |
XWXZF/D-1.6 鑫海耐磨電動無隙閘閥結構尺寸表
| DN | A | D | D1 | D2 | n-Φd | B | H | H1 |
|---|---|---|---|---|---|---|---|---|
| 50 | 60 | 165 | 125 | 94 | 4-Φ18 | 180 | 546 | 90 |
| 65 | 60 | 185 | 145 | 112 | 4-Φ18 | 200 | 565 | 100 |
| 80 | 64 | 200 | 160 | 126 | 8-Φ18 | 220 | 580 | 110 |
| 100 | 64 | 220 | 180 | 150 | 8-Φ18 | 240 | 610 | 120 |
| 125 | 70 | 250 | 210 | 178 | 8-Φ18 | 270 | 640 | 135 |
